类型 Type |
型号 Model |
螺旋直径 |
螺旋转数 Screwdi A meter (mm) |
水槽 Cell |
生产能力 Capacity(t/24h) |
传动电动机 Driving motor |
提升电动机 Lift motor |
重量 Weight (kg) |
|||||
|
长 Length (mm) |
宽 Width (mm) |
溢流量 Overflowing quantity |
返沙量 Retuming quantity |
型号 Model |
功率kw Power |
型号 Model |
功率kw Power |
||||||
|
高堰式 单螺旋 Highweir Single screw |
FG-5 | 500 | 8.5-15.5 | 4500 | 555 | 32 | 143-261 | Y90L-6 | 1.1 | 手动 | 1600 | ||
| FG-7 | 750 | 4.5-9.9 | 5500 | 830 | 65 | 256-564 | Y132S-6 | 3 | 手动 | 2900 | |||
| FG-10 | 1000 | 3.5-7.6 | 6500 | 1112 | 85 | 473-1026 | Y132M2-6 | 5.5 | 手动 | 4400 | |||
| FG-12 | 1200 | 6 | 6500 | 1372 | 155 | 1170-1600 | Y132M2-6 | 5.5 | Y90L-4 | 1.5 | 8800 | ||
| FG-15 | 1500 | 2.5-6 | 8265 | 1664 | 235 | 1140-2740 | Y160M-6 | 7.5 | Y100L1-4 | 2.2 | 11680 | ||
| FG-20 | 2000 | 3.6-5.5 | 8400 | 2200 | 400 | 3890-5940 | Y160L-4 | 15 | Y100L2-4 | 3 | 20450 | ||
| FG-24 | 2400 | 3.64 | 9130 | 2600 | 580 | 6800 | Y160L-4 | 15 | Y100L-4 | 3 | 25650 | ||
| FG-30 | 3000 | 3.2 | 12500 | 3200 | 890 | 11650 | Y200L2-6 | 22 | Y113M-4 | 4 | 37000 | ||
|
高堰式 双螺旋 Highweir double screw |
2FG-12 | 1200 | 6 | 6500 | 2600 | 310 | 2340-3200 | Y132M2-6 | 5.5×2 | Y90L-4 | 1.5×2 | 15840 | |
| 2FG-15 | 1500 | 2.5-6 | 8250 | 3200 | 470 | 2280-5480 | Y160M-6 | 7.5×2 | Y100L-4 | 2.2×2 | 22100 | ||
| 2FG-20 | 2000 | 3.6-5.5 | 8400 | 4280 | 800 | 7780-11880 | Y160L-4 | 15×2 | Y100L2-4 | 3×2 | 36400 | ||
| 2FG-24 | 2400 | 3.67 | 9130 | 5100 | 1160 | 13600 | Y240L-4 | 30 | Y100L2-4 | 3×2 | 45874 | ||
| 2FG-30 | 3000 | 3.2 | 12500 | 6300 | 1785 | 23300 | Y225M-4 | 45 | Y112M-4 | 4×2 | 73030 | ||
|
沉没 式单 螺旋 merged Single screw |
FC-10 | 1000 | 6-7.4 | 8400 | 1112 | 75 | 473-1026 | Y132M2-6 | 5.5 | 手动 | 6000 | ||
| FC-12 | 1200 | 5-7 | 8400 | 1372 | 120 | 1170-1630 | Y160M-6 | 7.5 | Y100L1-4 | 2.2 | 11020 | ||
| FC-15 | 1500 | 2.5-6 | 10500 | 1664 | 185 | 1140-2740 | Y160M-6 | 7.5 | Y100L1-4 | 2.2 | 15340 | ||
| FC-20 | 2000 | 3.6-5.5 | 12900 | 2200 | 320 | 3890-5940 | Y160L-6/4 | 11/15 | Y100L2-4 | 3 | 29060 | ||
| FC-24 | 2400 | 3.64 | 14130 | 2600 | 455 | 6800 | Y180M-4 | 18.5 | Y112M-4 | 4 | 37267 | ||
| FC-30 | 3000 | 3.2 | 14300 | 3200 | 705 | 11650 | Y200L-4 | 30 | Y112M-4 | 4 | 43500 | ||
|
沉没式 双螺旋 Highweir Single screw |
FC-12 | 1200 | 6 | 8400 | 2600 | 240 | 1770-2800 | Y160M-6 | 7.5×2 | Y90L-4 | 1.5×2 | 19610 | |
| FC-15 | 1500 | 2.5-6 | 10500 | 3200 | 370 | 2280-5480 | Y160M-6 | 7.5×2 | Y100L2-4 | 2.2×2 | 27450 | ||
| FC-20 | 2000 | 3.6-5.5 | 12900 | 4280 | 640 | 7780-11880 | Y160L-4 | 15×2 | Y100L2-4 | 3×2 | 60000 | ||
| FC-24 | 2400 | 3.67 | 14130 | 5100 | 910 | 13700 | Y225S-6 | 37 | Y112M-4 | 4×2 | 65283 | ||
| FC-30 | 3000 | 3.2 | 14300 | 6300 | 1410 | 23300 | Y225M-6 | 45 | Y112M-4 | 4×2 | 84870 | ||
注：有普通型和带自动提升返砂装置的改进型。

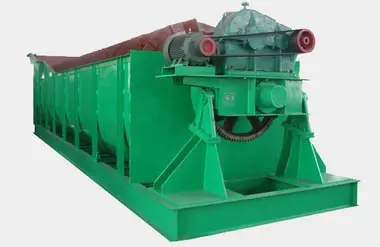

公司主要生产高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋4种分级机，单螺旋分级机又分普通型和改进型两大类。改进的分级机是在分级砂端增加了一处自动提升装置，将原来在槽底排放的矿砂提升到分级机槽壁的一个适当的位置排放，以适应与磨机取消大勺头后的位置。磨机取消大勺头后，每吨矿石一般可节电1—1.5度，同时避免了大勺头的频繁检修，并减缓了USDT官网下载TRC20大小齿轮的磨损，磨机运转率提高，节电效果明显。磨机取消大勺头配置后，对分级性能及磨矿能力无任何影响。
